水塔智能上水系统安装与接线全图解指南

水塔自动上水系统是现代农业灌溉、城市供水及工业冷却等领域广泛应用的自动化控制系统。通过安装和配置该系统，可以实现对水塔水位的实时监测和自动控制，从而提高水资源利用效率和减少人力成本。本文将详细介绍水塔自动上水系统的安装接线步骤，确保读者能够清晰理解并顺利安装该系统。

水塔自动上水系统安装接线指南

一、系统组成与功能

水塔自动上水系统主要由以下几部分组成：

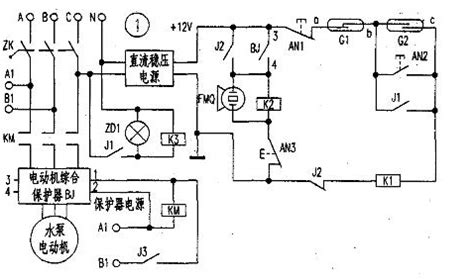

1. 主电路：三相电源经空气断路器、交流接触器、电动机综合保护器，接到水泵电机上。

2. 自动控制部分：由直流稳压电源、报警电路和控制电路等组成。

3. 传感器：水位浮球或液位传感器，用于检测水塔水位。

4. 遥控箱：泵房遥控箱和水塔遥控箱，分别位于泵房控制室和水塔控制室。

系统功能包括：

自动控制水泵电机启停，根据水位变化实现自动上水。

过流、短路、缺相等保护功能，确保水泵电机运行安全。

报警功能，当系统出现故障时发出报警，提醒维修人员及时处理。

二、准备工作

在安装接线前，需要做好以下准备工作：

1. 确定控制电压：根据实际环境确定控制元器件的工作电压，常见电压有220V和380V。

2. 准备材料：

25A定时开关、20A自动水位控制器、25A交流接触器

壁挂式配电箱、户外型网络线、螺丝刀、剪刀、手电钻、电锤

空气开关导轨、绝缘胶布、膨胀螺丝、扎带、线卡

3. 设计布线方案：根据水塔和水泵的位置，设计合理的布线方案，确保线路走线合理、安全可靠。

三、安装接线步骤

1. 主电路接线：

将三相电源接入空气断路器，空气断路器输出端接入交流接触器输入端。

交流接触器输出端接入电动机综合保护器输入端，电动机综合保护器输出端连接到水泵电机。

电动机综合保护器负责保护水泵电机免受过流、短路、缺相等故障影响。

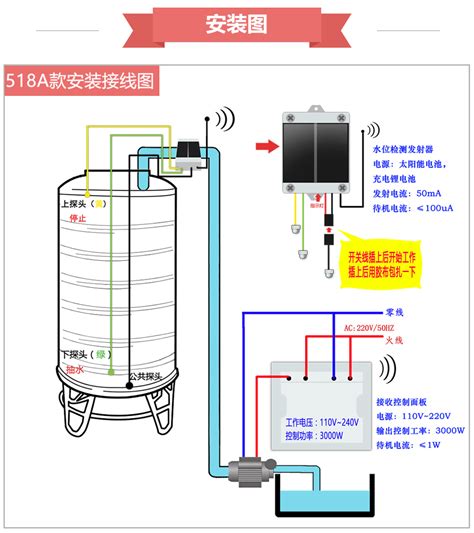

2. 水位传感器接线：

将水位传感器的公共端（通常为1号端子）连接到控制电源的公共端（零线）。

将水位传感器的上限水位端（通常为3号端子）和下限水位端（通常为4号端子）分别接入自动水位控制器的相应输入端。

当水位达到上限时，传感器输出信号，自动水位控制器切断水泵电机电源，停止上水；当水位下降到下限时，传感器输出信号，自动水位控制器接通水泵电机电源，开始上水。

3. 自动控制部分接线：

将直流稳压电源接入控制电路，为控制电路提供稳定的直流电压。

将报警电路接入控制电路，当系统出现故障时，报警电路发出报警信号。

将控制电路的输出端接入交流接触器的控制线圈，通过控制电路的输出信号控制交流接触器的吸合与释放，从而控制水泵电机的启停。

4. 遥控箱接线：

在泵房遥控箱和水塔遥控箱中分别接入相应的控制电缆和传感器电缆。

泵房遥控箱设有就地/远程转换开关，就地侧用于在泵房通过泵启动和泵停止按钮来启停水泵，远程侧用于在水塔遥控箱控制水泵的启停。

水塔遥控箱设有手动/自动转换开关，只有在泵房遥控箱打到远程侧时，手动/自动转换开关才起作用。手动通过泵停/泵启转换开关来启停水泵，自动通过液位浮球开关或液位变送器根据水塔实际液位来控制泵的启停。

5. 调试与运行：

在安装接线完成后，对系统进行调试，确保所有传感器、控制器和执行机构均能正常工作。

设置定时开关的时间段，避免晚间开启造成自扰和扰民。

检查所有接线是否牢固可靠，确保系统能够稳定运行。

在配电箱中固定好所有配件，并整理好线路，确保系统整洁、美观。

四、注意事项

1. 安全注意事项：

在安装接线过程中，必须切断电源，确保安全。

接线时必须按照接线图进行，确保接线正确无误。

接线完成后，必须进行绝缘电阻测试，确保系统绝缘性能良好。

2. 维护保养：

定期检查传感器和水泵电机的运行状态，确保其正常工作。

定期检查控制电路和报警电路的可靠性，确保系统能够及时发出报警信号。

定期对系统进行清洁和保养，确保系统整洁、美观。

3. 备用方案：

在自动控制系统出现故障时，可以通过手动启动和停止按钮来启停水泵。

在远程站供电有困难时，可以采用太阳能供电方案，确保系统能够稳定运行。

五、实际应用案例

以下是一个实际的水塔自动上水系统应用案例：

某农业灌溉系统采用水塔自动上水系统，通过安装水位传感器和自动水位控制器，实现了对水塔水位的实时监测和自动控制。当水塔水位下降到下限时，自动水位控制器接通水泵电机电源，开始上水；当水位达到上限时，自动水位控制器切断水泵电机电源，停止上水。同时，系统还配备了报警电路和电动机综合保护器，确保系统能够安全运行。在实际应用中，该系统大大提高了水资源利用效率，减少了人力成本，取得了良好的经济和社会效益。

结语

水塔自动上水系统是一种高效、可靠的自动化控制系统，广泛应用于农业灌溉、城市供水及工业冷却等领域。通过本文的介绍，读者可以清晰地了解水塔自动上水系统的安装接线步骤和注意事项，为实际安装和使用该系统提供有益的参考。希望本文能够为广大读者带来帮助和启发。
